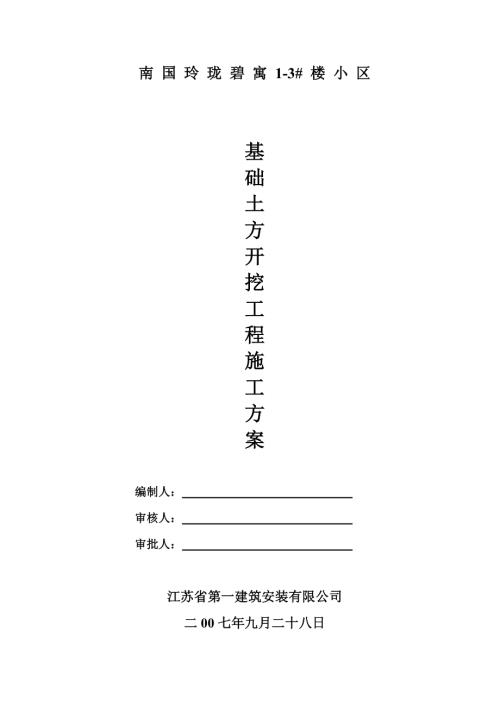

1、南 國 玲 瓏 碧 寓 1-3# 樓 小 區基礎土方開挖工程施工方案編制人： 審核人： 審批人： 江蘇省第一建筑安裝有限公司二00七年九月二十八日土方開挖工程施工方案本工程基礎包括0.000以下的地下室負一層結構、-3.880m（1# -3.230m）層結構及筏板基礎所組成的分部工程。其中分項工程主要由土方、模板、鋼筋、混凝土、地下室防水等。土方分部工程土方工程分為土方開挖和土方回填兩部份。（一）土方開挖根據施工設計圖紙及甲方提供的現場平面標高，本工程1-3#樓基礎埋深（指現場自然標高至基坑底面標高）-4.000m，由于開挖深度較高，所以開挖后的邊坡需采用基坑圍護措施。1、土方開挖施工準備（1
2、）測量放線及測量控制點的保護1）在基坑開挖之前核準測繪部門交待的建筑定位樁，同時要經過市規劃部門驗收合格。2）對現場道路及場地的臨時設施應根據施工現場平面圖來執行。3）在基坑開挖前，應根據現場條件及施工規范考慮土方開挖坡度、定位樁的移位、基坑上下的排水設施、基坑護坡措施等，因此繪制出具體的土方開挖及護坡放線圖，具體如下： 基坑內集水井 測量控制樁 基坑開挖線500*500*1000基坑內排水溝500*500 基坑內人行道 基坑上排水溝500*500 200 500基坑上部集水井500*500 500 1000 2001000基坑內人行道基坑上部48鋼管 基坑上部48鋼管700 500 水平欄桿
3、 垂直立桿1：0.25斜坡 土方開挖放線及護坡示意圖4）土方的機械施工易碰壓測量樁，因此在開挖前，基坑開挖范圍內的所有軸線樁和水準點都引測至施工活動區域以外，并用水泥砂漿封實予以保護。5）所有的測量樁一經核實后，項目部派專人對其進行定期檢查復核，以確保定位樁的準確性。（2）建筑材料以及下道工序施工準備因土方開挖后必須立即進行基礎施工，不得等工待料造成暴坑，因天氣變化與地質不利因素發生塌方和管漏、積水等事故，因此必須在開挖前做好下道工序施工所需的材料、勞動組織、技術措施、施工裝備等工作。1）施工用水、用電已按基礎施工臨時用水、水電方案，落實到位。2）在基坑開挖之前應做好基礎施工所需的原材料等的進
4、場和復試工作，及確定砼的級配比。3）檢查基礎施工所用的計量器具是否配備齊全，施工機械是否安裝到位、調試確保運轉正常。4）鋼筋加工成型、穿墻螺栓、止水片、預埋件、模板制作加工是否能按期完成。5）垂直、水平運輸的設備如塔吊安裝完畢并經有關主管部門檢測合格，施工道路是否貫通。6）勞動力組織全部按班到崗。7）土方開挖作業系統內的夜間照明，基坑采用固定的鋼管架子架每幢安置的2只3.3KW太陽燈照明，挖土機操作范圍內的夜間照明采用活動架，每個燈架安置1KW小碘鎢燈，每臺挖土機配備活動燈架4個，其中基底挖土工作面上兩個，現場運土面上兩個。8）用電線路均從配電箱引出架空至終端，夜間施工用電由兩名值班電工專門負
5、責管理，禁止操作工人隨意移動照明電氣。9）已制訂意外事故應急預案措施和成立了應急領導小組。（3）土方開挖技術準備1）開工前要做好各級技術準備和技術交底工作，施工人員、測量人員等要熟悉圖紙，掌握現場測量樁及水平點的位置尺寸，并同專業監理工程師辦理驗樁、驗線手續。2）配備專職測量人員進行質量控制。要及時復撒灰線，將基坑開挖的基底標高測放到基坑底，跟蹤及時控制標高。3）認真執行開挖樣板制，即凡重新開挖邊坡坑底時，有操作技術較好的工人開挖一段后，經測量員或質檢員檢查合格后作為樣板，繼續開挖。施工人員換班時，要交接挖深、邊坡、操作方法，以確保開挖質量。4）開挖邊坡時，盡量采用溝端開行，挖土機的開行中心線
6、要對準邊坡的下口線。要先修坡后挖土的操作方法。5）修坡到底后，先用鋼絲網沿坡從上到下滿鋪一層，再用長80-100cm的錨桿錨住鋼絲網上下、左右距離800，最后用1：3水泥砂漿或細石混凝土按坡度粉刷并用鐵板壓光。基坑上、下排水溝、集水井做法：用1：3水泥砂漿或細石混凝土按坡度粉刷并用鐵板壓光厚度應是5cm，具體尺寸見上圖。6）土方開挖后，應及時將基礎超深部位(地梁、電梯井、集水坑等)及時放線挖除，及時用240*115*53的磚砌擋土墻(即磚胎模)并粉刷朝梁的一邊，厚度為1.5cm左右，同時也要滿足超深部位的幾何尺寸。用1:2.5級配砂石回填磚胎模與地梁坑壁之間的空隙，磚胎模每砌筑20cm回填級配
7、砂石一次, 回填高度跟墊層底相平,到最后澆筑砼墊層。其具體做法見下圖: 梁軸線 底板墊層 1:2.5砂石回填1.5厚1:3水泥砂漿土壤100 . 500(650) . .100 120厚磚胎模梁墊層 50 120 15 600 15 120 50梁胎模施工示意圖7）認真執行項目部制定的技術、質量管理制度。施工中要及時紀錄、收集、整理技術資料，如施工日記、設計變更、工序報驗等。2、土方開挖工藝（1）土方開挖順序1）根據以往相似的工程經驗，本工程采用反鏟挖堀機先開挖1#、3#樓，待其施工完-3.000m以下的剪力墻，再開挖2#樓的基坑，并將開挖的土方用于1#、3#樓回填;2#樓施工完-3.000m
8、以下剪力墻后,開挖商鋪及人防,其部分土方用于2#樓回填.2）挖堀機履帶距坑邊不應小于1.3m，并不得停留在較陡的自然坡度的土壤上。3）土方開挖至一定程度后，在基坑內組織人員用48鋼管搭設下人坡道，鋪上防滑板，坡度為1：2。每幢不少于一個出入口,滿足安全要求。4）基坑土方挖好后，組織人員將基坑四周用鋼管搭設防護欄桿高度1.20m并用密目立網或用膠合板縫牢，夜間設紅色標志燈。5）根據土質基坑開挖開挖周邊按1：0.25要求放坡，挖機邊挖土邊配合人工修坡度，將邊坡拍實修平，用1：3水泥砂漿或細石混凝土護坡。距基底1m處設504000排水管。6）基坑內周圍集水井的水用75泥漿泵將水抽出排放到上邊集水內，
9、上面集水井內的水由100PVC管道排放到沉淀池內，最后排放到地下排水溝。3、土方開挖允許偏差（1）基坑開挖標高應控制在0-50mm之間。（2）基坑開挖的長度和寬度（由設計中心線向邊測量，控制在+200mm至-50mm之間。（3）邊坡必須符合規定要求。（4）基坑底表面平整度控制在20mm以內。（5）基坑底土性應符合堪察報告上的要求，若不符合要求，應及時上報設計單位，由設計單位出補充方案。4、土方開挖安全技術及文明施工1）土方開挖安全技術（1）開工前要做好各級安全交底工作。根據本工程施工機械多，配合工作多等，制定安全措施，組織職工貫徹落實，并定期開展安全活動。（2）挖土機的把桿旋轉區域嚴禁站立其他
10、施工人員。（3）作業區內應無人和障礙物，作業時挖土機應保持水平位置，并將行走機構制動。（4）作業時必須待臂桿停穩后再鏟土，當鏟斗未離開工作面時不得進行回駛、行走等動作。（5）挖土過程中如遇到堅硬障礙物，須清除后繼續工作。（6）挖土時應有施工員、安全員在現場指揮，確保不超挖、堵挖，并確保安全。（7）挖土開挖必須采取按分層開挖，不宜過厚的施工方案執行。（8）夜間施工時，應配置足夠的燈光照明。（9）基坑四周嚴禁堆放材料。在開挖過程中如發現大量土體移位，應立即停止挖土，分析原因，采取有效措施。2）文明施工（1）與有關部門聯系，辦理相關手續；（2）派專人負責道路的清潔衛生工作；（3）運輸車輛出門進行清洗
11、；（4）避免擾民。5、土方開挖季節性施工措施（1）不安排在當地地區雨季進行土方開挖施工。（2）遇到陰雨天氣，在臨時邊坡及土堆應加蓋塑料簿膜，以防止臨時邊坡上的土體流失和滑坡。（3）冬季施工：施工機械及設備應制定有效的防凍、防滑措施。（二）土方回填施工方案1、基坑回填準備（1）施工機械及人員到場（2）土方回填前應清除基底的垃圾等雜物，抽除坑內的積水、淤泥、驗收基底標高。（3）回填土料應按設計要求（粘土）驗收，確認合格后才能填入。2、施工工藝要求填方施工過程中應檢查排水措施、每層填筑厚度、含水量控制，并對回填土壓實程度在監理工程師的監督下進行現場取樣（指有資質試驗的試驗室人員）試驗，其密實度系數不小于圖紙設計的0.96，氡的濃度在規范范圍以內。3、允許偏差（1）回填標高應控制在0-50mm之間。（2）分層壓實系數應符合要求。（3）分層厚度控制在250-300mm之間，（4）表面平整度控制在20mm之間。（5）回填土應在外剪力墻防水工程做完一周后方可回填土。4、基坑回填季節施工措施（1）基坑回填不宜在雨季施工。（2）冬季不能將凍土回填入基坑。8
